Технология А-образной кромки сетчатой ленты с цепными пластинами устраняет смещение и змеевидное движение, устанавливая новый стандарт стабильности транспортировки при высоких температурах

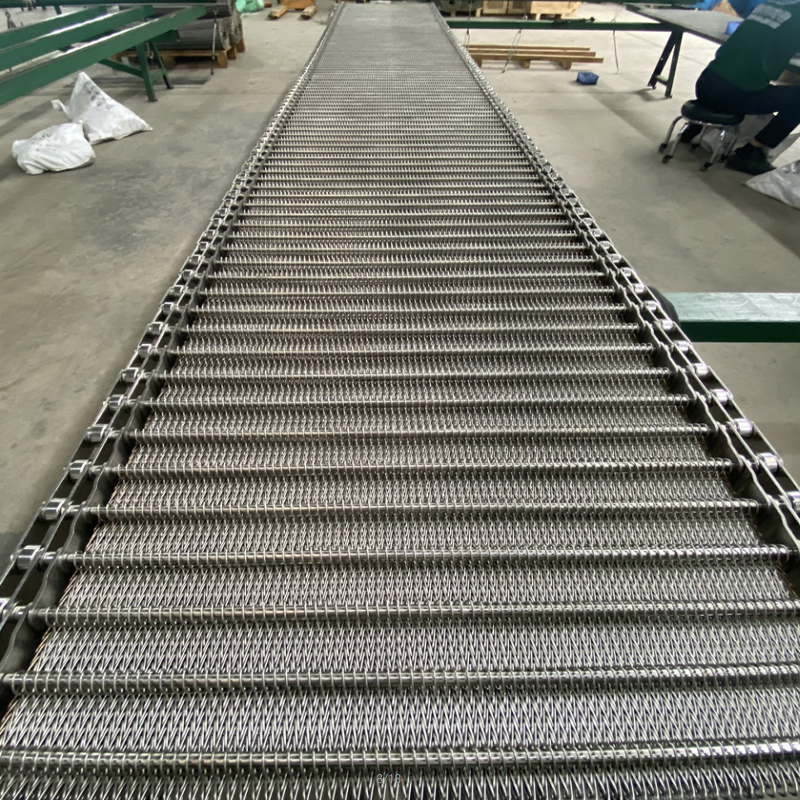

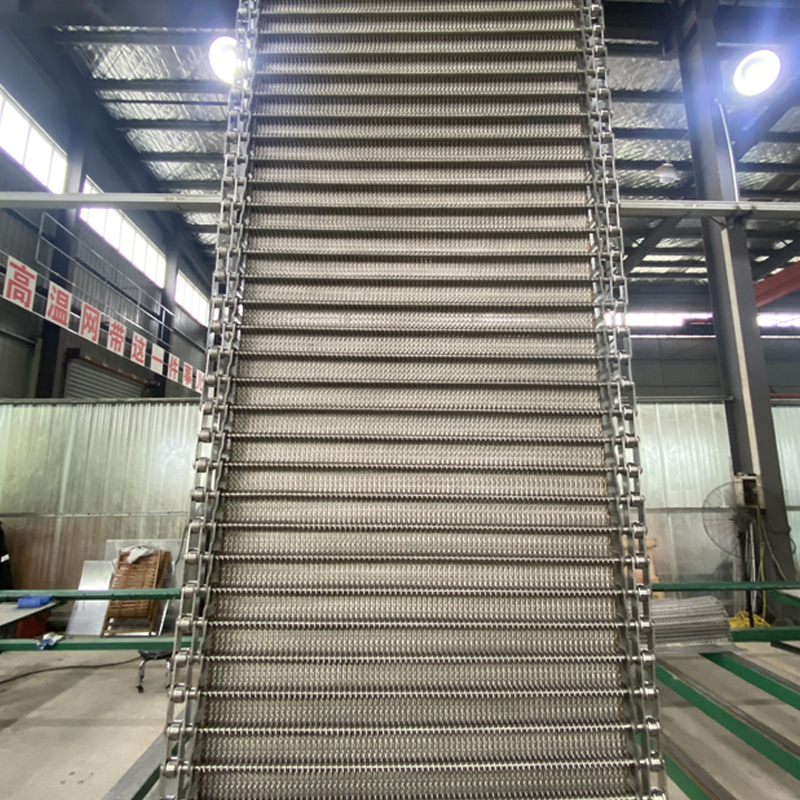

Давняя проблема смещения и змеевидного хода сетчатых лент в металлургии, керамической промышленности и при отжиге стекла получила инновационное решение. Компания представила технологию оснащения кромки ленты елочного плетения цепными пластинами. Конструкция с усиленными цепными элементами по обеим сторонам формирует жёсткую направляющую и приводную систему краёв. Это полностью исключает боковую нестабильность ленты в широких печах, трение о стенки оборудования, появление шлака и простои производства.

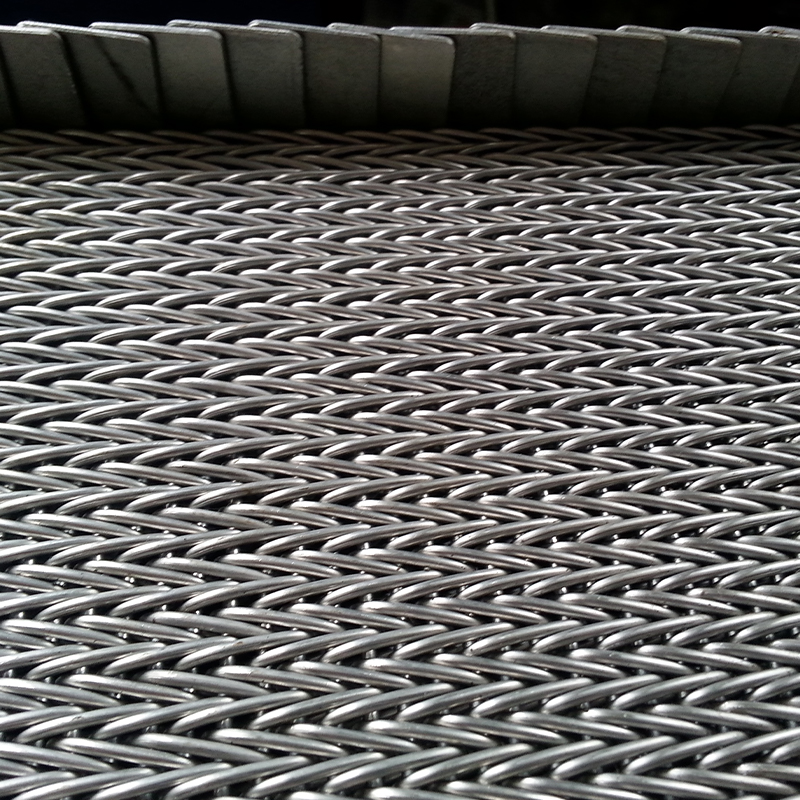

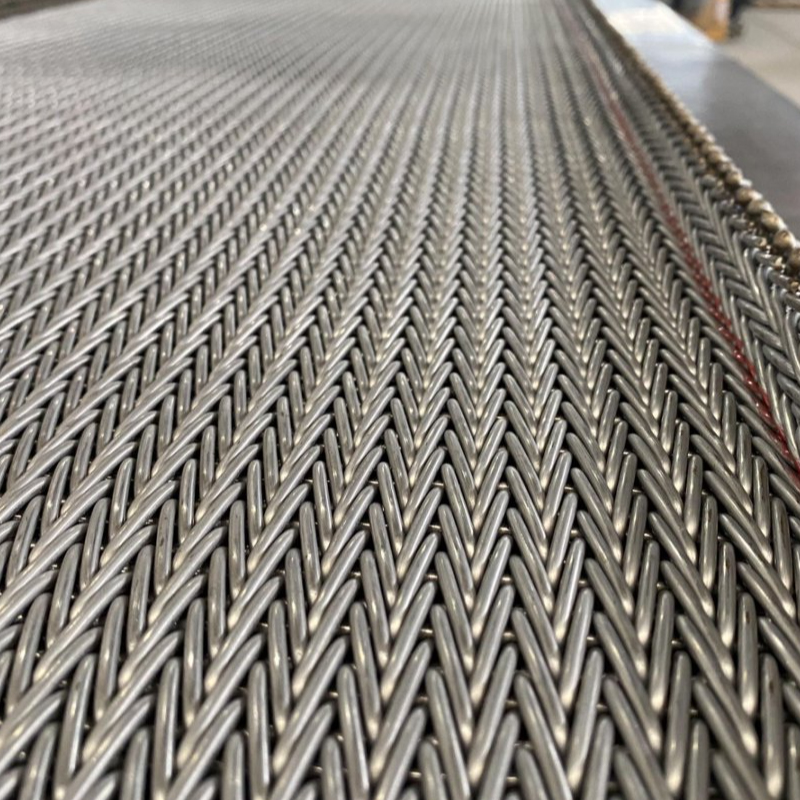

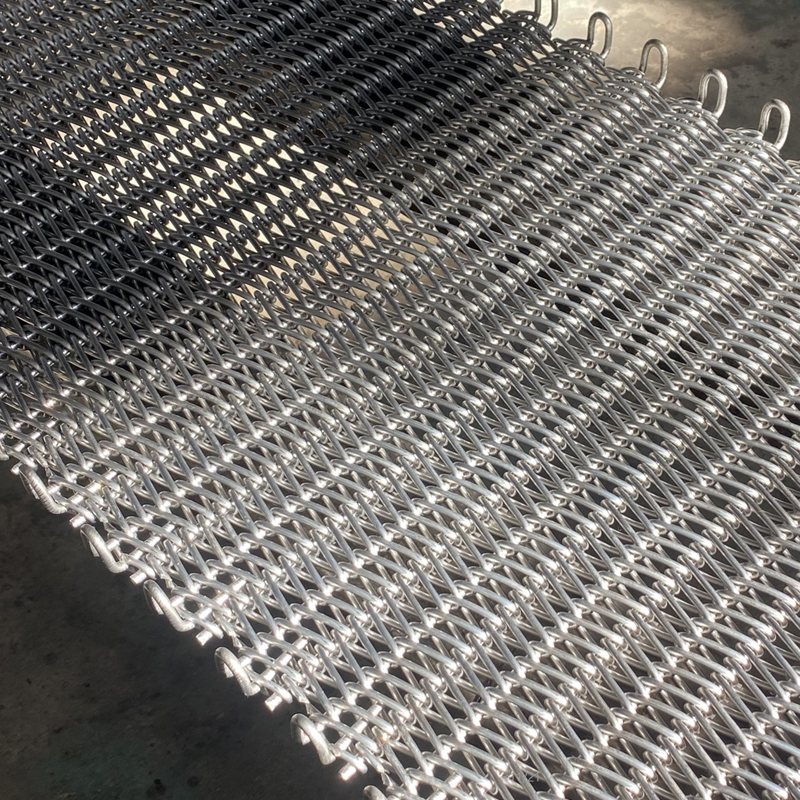

Сетчатая лента елочного плетения отличается высокой несущей способностью и воздухопроницаемостью, поэтому широко используется в высокотемпературных термических печах. Стандартные гибкие ленты не имеют надёжных боковых ограничений. При работе в крупногабаритных камерах, под тяжёлыми нагрузками и при неравномерном температурном режиме они смещаются и двигаются по змеевидной траектории. Подобные отклонения повреждают стенки печи, нарушают равномерность термообработки из-за смещения заготовок и создают риски аварий. Данный недостаток препятствует повышению качества продукции и автоматизации производственных линий.

Специалисты отмечают эффект установки жёстких направляющих на гибкую сетчатую ленту. Технологические преимущества реализованы по трём направлениям:

Ⅰ Усовершенствование приводного механизма: переход от фрикционного привода к точному зацеплению

Обычные ленты движутся за счёт трения о приводной вал, что вызывает проскальзывание и нестабильную скорость. Новая конструкция передаёт усилие посредством жёсткого зацепления боковых цепных пластин со звёздочкой привода. Проскальзывание полностью отсутствует, скорость транспортировки остаётся синхронной и стабильной, обеспечивая точность технологических процессов термообработки.

Ⅱ Модернизация направляющей системы: принудительное центрирование взамен свободного смещения

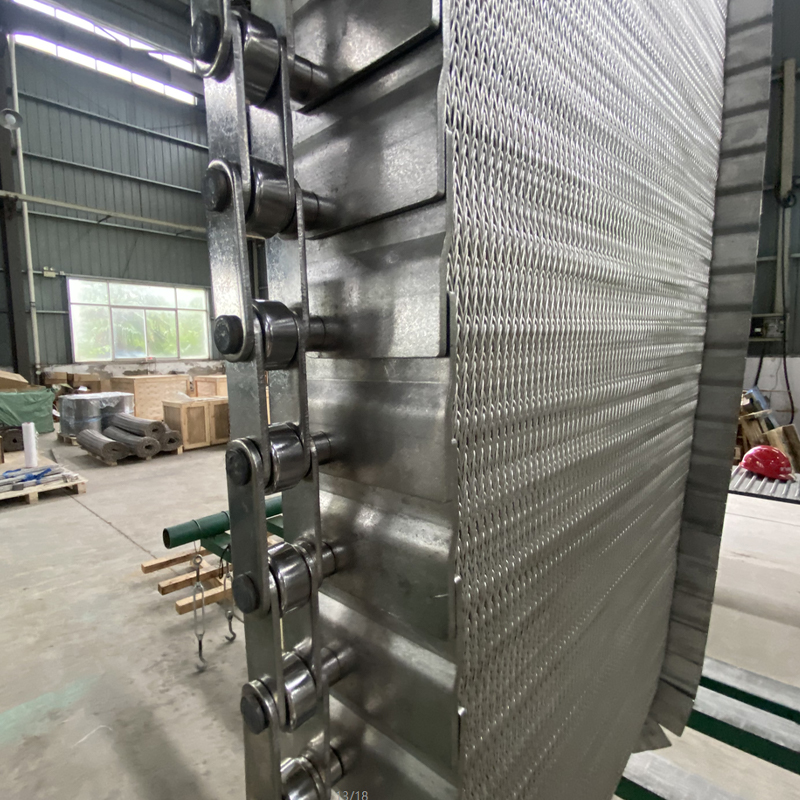

Цепные пластины формируют жёсткую траекторию движения. Роликовые элементы на пластинах взаимодействуют с неподвижными направляющими печи, создавая надёжную систему центрирования. Независимо от распределения температур внутри камеры лента перемещается строго по заданной оси, исключая смещение и змеевидное движение.

Ⅲ Увеличение прочности кромки: надёжная защита вместо слабых участков

Кромочные витки ленты елочного плетения равномерно распределяют нагрузку на цепные пластины. Характер силового воздействия меняется, несущая способность конструкции увеличивается вдвое. Цепные элементы выполняют функцию ребер жёсткости, повышают поперечную устойчивость и ударопрочность ленты. Предотвращаются деформация и повреждение краёв при высоких нагрузках и заклинивании материалов, значительно увеличивается общий срок эксплуатации изделия.
